چاک مغناطیسی دائمی کج دوبل

نام محصول: چاک مغناطیسی دائمی کج دوبل
نام تجاری: huaigong
مبدا محصول: چین
زمان تحویل: حمل و نقل در 15 روز پس از پرداخت
ظرفیت عرضه: 50-100 مجموعه در ماه
جنس محصول: فولاد با کیفیت بالا
قدرت مکش فنجان مکش: 120N/CM²
ارسال درخواست
معرفی محصول
توضیحات

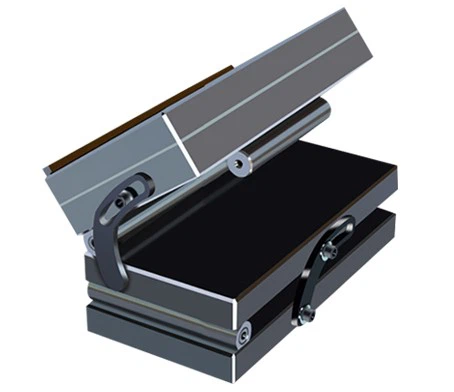

چاک مغناطیسی دائمی کج دوبل ابزاری تخصصی است که برای استفاده با آسیاب های سطحی مختلف و ماشین های تخلیه الکتریکی طراحی شده است. عملکرد اصلی آن تسهیل عملیات سنگ زنی دقیق با زاویه یک-یا مرکب است که امکان سنگ زنی سطوح با زاویه های شیب جلو، عقب یا چپ را فراهم می کند.

این چاک دارای مکانیزم های کج دوگانه است که امکان تنظیم دقیق جهت قطعه کار را هم به صورت عمودی و هم افقی می دهد. این تطبیق پذیری به اپراتورها اجازه می دهد تا به نتایج دقیق و ثابت سنگ زنی بر روی قطعات کار با هندسه پیچیده یا الزامات زاویه ای دست یابند.

با استفاده از چاک مغناطیسی دائمی دو-شیب، اپراتورها می‌توانند به طور موثری کارهای سنگ‌زنی دقیق را بر روی طیف وسیعی از قطعات کار انجام دهند و بهره‌وری را افزایش دهند و از پرداخت‌های سطحی با کیفیت- اطمینان حاصل کنند.



product-1340-1055



ویژگی های چاک مغناطیسی دائمی کج دوبل

1،طراحی کج شدن دو محور-



این چاک که با دو مجموعه کج کننده مستقل تعبیه شده است، از تنظیم زاویه دقیق در هر دو محور افقی و عمودی پشتیبانی می کند. ماشین‌کارها می‌توانند آزادانه در هر زاویه آسیاب هدف و بدون تعویض لامپ شماره‌گیری کنند، که موقعیت‌یابی زاویه‌ای را تا حد زیادی ساده‌تر می‌کند.



2، سازگاری دستگاه گسترده



این یکپارچه با اکثر آسیاب های سطح استاندارد و تجهیزات EDM موجود در بازار کار می کند. مغازه‌هایی که دارای چندین دستگاه ماشین‌کاری هستند می‌توانند از این چاک در ماشین‌های مختلف استفاده مجدد کنند و انعطاف‌پذیری بیشتری را برای تولید روزانه به ارمغان بیاورند.



3، از سنگ زنی زاویه ای تک و مرکب پشتیبانی می کند



خواه کار شما به برش‌های ساده تک‌زاویه‌ای-یا پروفیل‌های مرکب چند زاویه‌ای-پیچیده نیاز داشته باشد، این چاک کج‌شونده دو طرفه گیره‌ای پایدار در طول فرآیند ارائه می‌کند. این یک اتصال ایده آل برای ماشینکاری اشکال پیچیده قطعات و رعایت استانداردهای دقیق تکمیل سطح است.



4، پردازش شیب چند جهته-را پوشش می دهد



اپراتورها می‌توانند شیب‌های جلو، شیب‌های عقب و شیب‌های سمت چپ-روی قطعات کار را با یک وسیله ثابت آسیاب کنند. چنین سازگاری همه جانبه، زمان تعویض وسایل را کاهش می‌دهد و اکثر کارهای ماشینکاری شیب را به طور موثر انجام می‌دهد.



5، دقت ماشینکاری برجسته



به لطف ساختار دوتایی کج و قاب محکم-سنگ کار، چاک قطعات کار را بدون جابجایی یا لرزش در حین سنگ زنی محکم نگه می دارد. این به طور مداوم بافت سطح صاف و تحمل ابعادی محکم را برای قطعات نهایی ارائه می دهد.



6،-ساخت طولانی-سنگین



هر جزء اصلی از مواد اولیه{0} درجه صنعتی ممتاز ساخته شده است تا با استفاده از بارهای سنگین مستمر کارگاهی مقابله کند. در برابر سایش و تغییر شکل مقاومت می کند و عملکرد ثابتی را برای سال ها ماشین کاری روزانه حفظ می کند.



7، تنظیم دستی کاربر پسند{{1}



تمام قطعات کنترل زاویه به طور منطقی با اهرم های عملیاتی ساده چیده شده اند. حتی اپراتورهای جدید می‌توانند تراز قطعه کار و تنظیم زاویه را به سرعت به پایان برسانند و در زمان آماده‌سازی برای پردازش دسته‌ای صرفه‌جویی کنند.

  •

product-1340-983product-1340-999

پارامترهای محصول



product-1340-1215

میز مغناطیسی سینوسی ریز{0}}ترکیب قابلیت کج شدن دوگانه را در هر دو جهت X و Y ارائه می‌کند، که آسیاب همزمان فرم را در هر دو جهت تسهیل می‌کند.

این میز که با پایه ای ساخته شده از مس با کیفیت بالا- ساخته شده است، برای دستیابی به سختی و دقت فوق العاده تحت عملیات حرارتی قرار می گیرد.

این میز مغناطیسی با حفظ موازی در 0.003 میلی‌متر در 100 میلی‌متر، و دقت مرکزی دو چرخ پد در 0.005 میلی‌متر، عملکرد دقیق و ثابتی را برای طیف وسیعی از کاربردهای ماشین‌کاری تضمین می‌کند.



نمایش محصول



product-1340-1607



دستورالعمل های عملیاتی برای چاک مغناطیسی دائمی کج دوبل




فعال سازی

قطعه کار را روی سطح مکنده قرار دهید.

آچار را در سوراخ شفت قرار دهید و آن را 180 درجه در جهت عقربه های ساعت بچرخانید تا در موقعیت "روشن" قرار گیرد. این نیروی مغناطیسی را فعال می کند و قطعه کار را به طور ایمن برای پردازش نگه می دارد.

غیرفعال کردن

پس از اتمام پردازش، آچار را دوباره در سوراخ شفت قرار دهید.

آچار را 180 درجه در خلاف جهت عقربه های ساعت بچرخانید تا از حالت "OFF" خارج شود، نیروی مغناطیسی غیرفعال شود و قطعه کار از چاک آزاد شود.



چرا HUAIGONG را انتخاب کنید



تولید کننده فیزیکی

HUAIGONG دارای خطوط تولید، تجهیزات، کارکنان و کارخانه های فیزیکی برای تولید و عرضه مستقیم محصولات مختلف است. ما کیفیت محصول، مدیریت زنجیره تامین و ارتباط و خدمات با مشتریان را در اولویت قرار می دهیم.

OEM&ODM

ما می توانیم خدمات OEM و ODM را برای محصولات خود در کارخانه خود ارائه دهیم.

کیفیت برتر

نظارت بر کیفیت بر کل فرآیند تولید از مواد اولیه، ساخت، بسته بندی، انبارداری تا بارگیری کانتینر.

در-تحویل زمان

سیستم مدیریت تدارکات بالغ و حمل و نقل بار متعلق به خود شرکت- تضمین می‌کنند که نرخ OTD ما به 100% می‌رسد.



product-1340-674



سوالات متداول



چاک مغناطیسی دائمی دوبل کج (همچنین به عنوان چاک مغناطیسی سینوسی دوتایی شناخته می شود) ابزاری برای بستن قطعه کار با دقت بالا- است. این امکان تنظیم زاویه و کج شدن را در هر دو جهت جلو/عقب و چپ/راست فراهم می‌کند و عمدتاً در آسیاب‌های سطحی، آسیاب‌های ابزار و ماشین‌کاری تخلیه الکتریکی (EDM) برای دستیابی به بستن و ماشینکاری دقیق قطعات کار با زوایای پیچیده استفاده می‌شود.

1. چاک آهنربای دائم کج دو جهته چگونه کار می کند؟

حاوی آهنرباهای دائمی-با قدرت بالا است. هنگامی که با استفاده از یک آچار یا دسته به موقعیت "روشن" می‌روید، آهن‌رباهای داخلی با هادی‌های مغناطیسی روی پانل همسو می‌شوند و یک مدار مغناطیسی بسته را تشکیل می‌دهند که قطعات کار فرومغناطیسی را محکم به خود جذب می‌کند. هنگامی که به موقعیت "خاموش" تبدیل می شود، قطب های مغناطیسی به هم می پیوندند، خطوط مغناطیسی نیرو در داخل بسته می شوند و سطح پانل مغناطیسی زدایی می شود و به قطعه کار اجازه می دهد به راحتی جدا شود.

2. زاویه شیب دو طرفه چگونه تنظیم می شود؟

این پایه مکنده معمولاً بر اساس اصل نوار سینوسی طراحی شده است. با قرار دادن بلوک‌های اندازه‌گیری استاندارد زیر تکیه‌گاه بلوک گیج پایین، و با استفاده از نشانگر شماره‌گیر، می‌توان زاویه شیب دو طرفه قطعه کار را با دقت بسیار بالا تنظیم کرد.

3. چه موادی را می تواند نگه دارد؟

فقط می تواند مواد فرومغناطیسی (مانند فولاد کربنی، فولاد آلیاژی، چدن و ​​غیره) را در خود نگه دارد. برای مواد غیر فرومغناطیسی (مانند آلومینیوم، مس، فولاد زنگ نزن آستنیتی)، آهنربا نمی تواند نیروی جاذبه ایجاد کند.

4. آیا نیروی گیره قابل تنظیم است؟

چاک های آهنربای دائمی سنتی معمولاً از تنظیم نیروی گیره پشتیبانی نمی کنند. نیروی مغناطیسی آنها ثابت و در حداکثر آن است. اگر نیاز به تنظیم نیروی مغناطیسی باشد، معمولاً یک چاک الکترومغناطیسی یا یک چاک آهنربای دائم الکترو- ضروری است.

5. الزامات ضخامت قطعه کار و پرداخت سطح در هنگام استفاده از این دستگاه چیست؟

ضخامت:قطعه کار باید به ضخامت خاصی برسد تا شار مغناطیسی را به طور کامل جذب کند. اگر قطعه کار خیلی نازک باشد (معمولاً کمتر از چند میلی متر، بسته به فاصله قطب)، نیروی گیره به طور قابل توجهی ضعیف می شود.

سطح:هرچه سطح تماس بین قطعه کار و مکنده صاف تر و صاف تر باشد، نیروی مکش قوی تر است. اگر سطح ناهموار، ناهموار یا رنگ باشد، شکاف های هوا ایجاد می شود و در نتیجه نیروی گیره ضعیف می شود.

اگر نیاز به درک تفاوت‌های بین مدل‌های محصول دارید، یا مطمئن نیستید که چگونه ماشین ابزار خود را در طول فرآیند انتخاب واقعی مطابقت دهید، لطفاً به من بگویید: نوع ماشین ابزار شما (سطح آسیاب، EDM، و غیره) ابعاد و جنس تقریبی قطعه کار حداکثر دامنه زاویه شیب که باید پردازش کنید، می‌توانم راهنمای انتخاب خاصی به شما ارائه کنم!
