به عنوان یک تامین کننده باتجربه چاک های الکترومغناطیسی، یکی از رایج ترین سوالاتی که من با آن مواجه می شوم در مورد مدار مغناطیسی یک چاک الکترومغناطیسی است. در این وبلاگ، من به پیچیدگی های مدار مغناطیسی می پردازم، اجزای آن، نحوه کار آن و اهمیت آن در عملکرد چاک های الکترومغناطیسی را توضیح می دهم.
آشنایی با اصول چاک های الکترومغناطیسی
قبل از اینکه وارد مدار مغناطیسی شویم، اجازه دهید به طور خلاصه بفهمیم که یک چاک الکترومغناطیسی چیست. چاک الکترومغناطیسی وسیله ای است که با استفاده از نیروی الکترومغناطیسی قطعات کار فرومغناطیسی را در حین عملیات ماشینکاری مانند آسیاب، فرز و تراشکاری در جای خود محکم نگه می دارد. چندین مزیت نسبت به روش های گیره مکانیکی سنتی دارد، از جمله زمان راه اندازی سریع تر، افزایش بهره وری، و توانایی نگه داشتن قطعات کار با شکل نامنظم.
اجزای مدار مغناطیسی
مدار مغناطیسی یک چاک الکترومغناطیسی از چندین جزء کلیدی تشکیل شده است که هر کدام نقش مهمی در تولید و کنترل میدان مغناطیسی دارند. این اجزا عبارتند از:
- هسته اصلی:هسته بخش مرکزی چاک الکترومغناطیسی است و معمولاً از مواد فرومغناطیسی مانند آهن یا فولاد ساخته می شود. این یک مسیر کم تمایل برای شار مغناطیسی فراهم می کند که به تمرکز و هدایت میدان مغناطیسی کمک می کند.
- کویل:سیم پیچ به دور هسته پیچیده شده و از سیم مسی ساخته شده است. هنگامی که جریان الکتریکی از سیم پیچ عبور می کند، طبق قانون آمپر، میدان مغناطیسی در اطراف هسته ایجاد می کند. شدت میدان مغناطیسی با تعداد چرخش های سیم پیچ و مقدار جریانی که از آن می گذرد نسبت مستقیم دارد.
- قطب ها:قطب ها سطوحی از چاک الکترومغناطیسی هستند که با قطعه کار در تماس هستند. آنها برای به حداکثر رساندن جفت مغناطیسی بین چاک و قطعه کار طراحی شده اند و نیروی نگهدارنده قوی را تضمین می کنند. شکل و چینش تیرها بسته به کاربرد و نوع قطعه کار می تواند متفاوت باشد.
- یوغ:یوغ یک ماده فرومغناطیسی است که هسته و سیم پیچ را احاطه کرده و مدار مغناطیسی را تکمیل می کند. با ایجاد یک مسیر بسته برای شار مغناطیسی به کاهش نشت مغناطیسی و بهبود کارایی چاک کمک می کند.
مدار مغناطیسی چگونه کار می کند
عملکرد مدار مغناطیسی در یک چاک الکترومغناطیسی را می توان با استفاده از اصول الکترومغناطیس توضیح داد. هنگامی که جریان الکتریکی به سیم پیچ وارد می شود، میدان مغناطیسی در اطراف هسته ایجاد می کند. خطوط میدان مغناطیسی از هسته، قطب ها، قطعه کار و یوغ عبور می کنند و یک حلقه بسته را تشکیل می دهند.
میدان مغناطیسی نیرویی بر قطعه کار فرومغناطیسی وارد می کند و آن را به سمت قطب های چاک می کشد. قدرت نگهدارنده به عوامل متعددی از جمله قدرت میدان مغناطیسی، سطح تماس بین قطعه کار و قطب ها و خواص مغناطیسی قطعه کار بستگی دارد.
برای کنترل نیروی نگهدارنده، جریان عبوری از سیم پیچ را می توان تنظیم کرد. با افزایش جریان، قدرت میدان مغناطیسی افزایش می یابد و در نتیجه نیروی نگهدارنده قوی تری ایجاد می شود. برعکس، با کاهش جریان، می توان نیروی نگهدارنده را کاهش داد.
اهمیت مدار مغناطیسی در چاک های الکترومغناطیسی
مدار مغناطیسی قلب یک چاک الکترومغناطیسی است و طراحی و عملکرد آن تأثیر بسزایی بر عملکرد کلی چاک دارد. یک مدار مغناطیسی با طراحی خوب می تواند نیروی نگهدارنده قوی و یکنواختی را فراهم کند و اطمینان حاصل کند که قطعه کار در طول عملیات ماشینکاری در جای خود ثابت می ماند.
همچنین روی کارایی چاک تأثیر می گذارد. یک مدار مغناطیسی با رلوکتانس کم امکان چگالی شار مغناطیسی بالاتر را فراهم می کند، به این معنی که انرژی کمتری برای تولید نیروی نگهدارنده یکسان مورد نیاز است. این نه تنها مصرف برق چاک را کاهش می دهد بلکه به جلوگیری از گرمای بیش از حد کمک می کند که می تواند به سیم پیچ و سایر قطعات آسیب برساند.
انواع چاک های الکترومغناطیسی و مدارهای مغناطیسی آنها
انواع مختلفی از چاک های الکترومغناطیسی در بازار موجود است که هر کدام طراحی مدار مغناطیسی منحصر به فرد خود را دارند. به عنوان مثال،چاک الکترومغناطیسی قدرتمند ماشین فرزبه طور خاص برای عملیات آسیاب، که در آن نیروهای نگهدارنده بالا مورد نیاز است، طراحی شده است. مدار مغناطیسی آن برای ایجاد یک میدان مغناطیسی قوی و پایدار، حتی در هنگام ماشینکاری قطعات بزرگ یا سنگین، بهینه شده است.
اینچاک الکترومغناطیسی مستطیلی متراکمدارای آرایش متراکم قطب ها است که امکان توزیع یکنواخت تری از میدان مغناطیسی را فراهم می کند. این نوع چاک برای نگهداری قطعات نازک یا کوچک ایده آل است، زیرا می تواند نیروی نگهدارنده قوی را بدون ایجاد اعوجاج ایجاد کند.
نقش کنترل کننده چاک الکترومغناطیسی

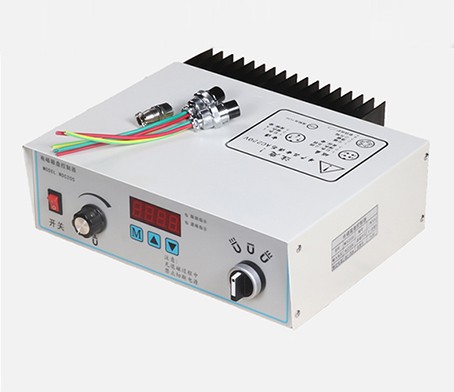

اینکنترلر چاک الکترومغناطیسینقش مهمی در عملکرد مدار مغناطیسی دارد. وظیفه تنظیم جریان عبوری از سیم پیچ را بر عهده دارد که به نوبه خود قدرت میدان مغناطیسی و نیروی نگهدارنده چاک را کنترل می کند.
یک کنترل کننده خوب می تواند کنترل دقیق و پایدار جریان را فراهم کند و اطمینان حاصل کند که چاک در عملکرد بهینه خود عمل می کند. همچنین می تواند شامل ویژگی های ایمنی مانند حفاظت از جریان بیش از حد و مغناطیس زدایی خودکار باشد که به جلوگیری از آسیب به چاک و قطعه کار کمک می کند.
ملاحظات طراحی مدار مغناطیسی
هنگام طراحی مدار مغناطیسی یک چاک الکترومغناطیسی، چندین فاکتور باید در نظر گرفته شود. این موارد شامل نوع کاربرد، اندازه و شکل قطعه کار، نیروی نگهدارنده مورد نیاز و توان مصرفی است.
به عنوان مثال، اگر از چاک برای ماشینکاری با دقت بالا استفاده می شود، مدار مغناطیسی باید طوری طراحی شود که میدان مغناطیسی یکنواختی ایجاد کند تا از هرگونه اعوجاج قطعه کار جلوگیری شود. از طرف دیگر، اگر از چاک برای کاربردهای سنگین استفاده می شود، مدار مغناطیسی باید طوری طراحی شود که در برابر نیروهای مغناطیسی بالا و تنش های مکانیکی مقاومت کند.
نتیجه گیری
در نتیجه، مدار مغناطیسی یک جزء اساسی یک چاک الکترومغناطیسی است و درک اصول و عملکرد آن برای هر کسی که در ساخت یا استفاده از این دستگاهها نقش دارد ضروری است. یک مدار مغناطیسی با طراحی خوب می تواند نیروی نگهدارنده قوی، قابل اعتماد و کارآمدی را فراهم کند و چاک های الکترومغناطیسی را به ابزاری ضروری در عملیات ماشینکاری مدرن تبدیل کند.
اگر در بازار یک چاک الکترومغناطیسی هستید یا در مورد مدار مغناطیسی یا سایر جنبه های این دستگاه ها سؤالی دارید، توصیه می کنم برای بحث دقیق با ما تماس بگیرید. تیم کارشناسان ما می توانند به شما کمک کنند تا چاک مناسب را برای نیازهای خاص خود انتخاب کنید و تمام اطلاعات مورد نیاز برای تصمیم گیری آگاهانه را در اختیار شما قرار دهند.
مراجع
- گروور، FW (1946). محاسبات اندوکتانس: فرمول ها و جداول کاری. انتشارات دوور.
- پل، CR (2007). تجزیه و تحلیل خطوط انتقال چندرسانا. جان وایلی و پسران
- سادیکو، MNO (2014). عناصر الکترومغناطیسی انتشارات دانشگاه آکسفورد
